O Impacto da Orientação na Impressão 3D: Como Maximizar a Resistência Mecânica das Peças

A impressão 3D, especialmente no processo de Modelagem por Deposição Fundida (FDM), oferece possibilidades incríveis para a criação de objetos personalizados e funcionais. No entanto, para aproveitar ao máximo essa tecnologia, é essencial entender como a orientação da impressão influencia diretamente as propriedades mecânicas das peças. Muitas vezes, pequenos ajustes na orientação podem fazer uma diferença significativa na resistência, rigidez e durabilidade das peças impressas.

Ao imprimir camada por camada, o processo cria uma estrutura com comportamento anisotrópico. Isso significa que a resistência da peça varia dependendo da direção em que a força é aplicada em relação à disposição dos filamentos. Assim, entender como otimizar a orientação da impressão pode ser a chave para melhorar significativamente a qualidade e a funcionalidade de seus projetos.

Neste artigo, vamos explorar os principais fatores que influenciam a resistência mecânica na impressão 3D, incluindo anisotropia, configurações de deposição e impacto da fratura. Além disso, apresentaremos dicas práticas para otimizar suas peças e obter os melhores resultados.

O Que é Anisotropia na Impressão 3D?

Entendendo a Estrutura em Camadas

Na impressão 3D, as peças são construídas camada por camada. Essa abordagem resulta em uma estrutura anisotrópica, onde as propriedades mecânicas variam dependendo da direção em que a força é aplicada. Por exemplo:

  • Direção Alinhada com os Filamentos: Quando a força é aplicada paralelamente à direção dos filamentos, a resistência é maior, pois a carga é distribuída ao longo do material.
  • Direção Perpendicular: Quando a força é aplicada perpendicularmente às camadas, a resistência diminui devido às linhas de adesão entre os filamentos, que são mais frágeis.

Impacto na Resistência Mecânica

A anisotropia é um dos fatores críticos que determinam a resistência e a durabilidade de uma peça impressa em 3D. Isso significa que a orientação não é apenas uma questão de preferência, mas uma consideração técnica que pode influenciar o desempenho da peça.

Configurações de Deposição e Suas Influências

Deposição Unidirecional

Na configuração unidirecional, todos os filamentos são depositados na mesma direção. Essa orientação é ideal para maximizar a resistência à tração, especialmente quando a carga é aplicada paralelamente aos filamentos.

  • Vantagens:
    • Maior resistência mecânica.
    • Distribuição uniforme da tensão ao longo dos filamentos.
  • Desvantagens:
    • Pode ser menos eficaz em aplicações com forças multidirecionais.

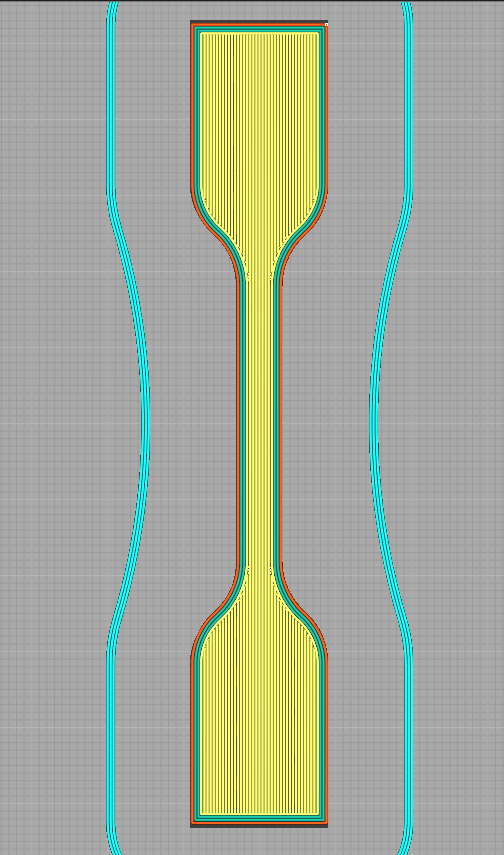

Deposição unidirecional
Deposição unidirecional

Deposição em 0°/90°

Essa configuração alterna as camadas em direções perpendiculares. Embora seja comum, ela cria pontos de tensão nas linhas de adesão entre os filamentos, reduzindo a resistência total da peça.

  • Resistência: Aproximadamente 85% da resistência do filamento puro.
  • Aplicabilidade: Adequada para aplicações onde a resistência não é a prioridade principal.

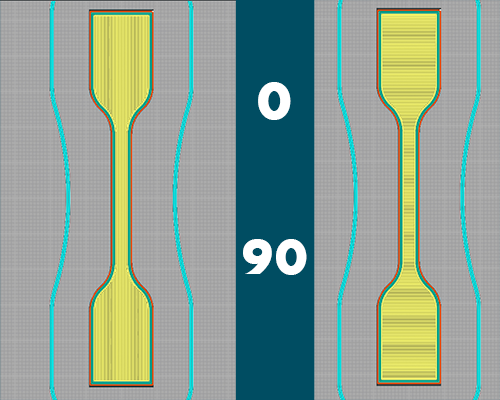

Impressao 0-90
Deposição 0-90

Deposição em 45°/-45°

Essa configuração oferece uma resistência intermediária, com os filamentos dispostos em ângulos opostos. Ela é usada para melhorar a resistência em aplicações com forças multidirecionais.

  • Benefícios:
    • Melhor resistência ao impacto em relação à configuração 0°/90°.
    • Maior versatilidade para aplicações gerais.

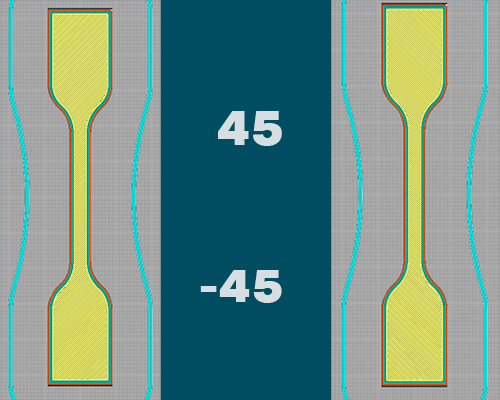

Deposicao 45 -45
Deposicao 45 -45

Deposição em 90°

Nesta configuração, os filamentos são depositados perpendicularmente à direção da carga. Isso resulta na menor resistência à tração, tornando-a uma escolha inadequada para aplicações que exigem alta resistência.

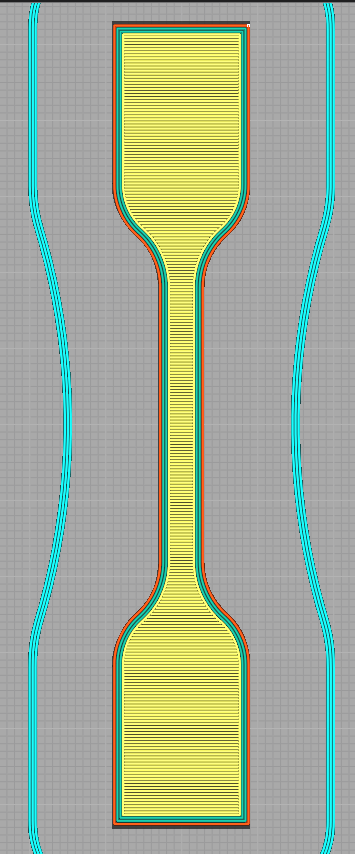

Deposição 90
Deposição 90

O Papel da Orientação na Fratura das Peças

A fratura é um dos principais indicadores de como a orientação da impressão influencia a resistência da peça. Em peças impressas em 3D, a falha geralmente ocorre ao longo das linhas de adesão entre as camadas. Isso é mais evidente quando a carga é aplicada perpendicularmente aos filamentos.

  • Peças Unidirecionais: Distribuem a tensão de forma mais uniforme, resultando em uma fratura mais homogênea.
  • Peças com Deposição Alternada: Tendem a falhar nas linhas de adesão, que são mais frágeis.

Analisar a superfície de fratura pode fornecer insights valiosos sobre o desempenho da peça e como melhorar sua orientação para futuras impressões.

Otimização da Orientação para Melhor Desempenho

Para obter os melhores resultados em termos de resistência mecânica, é crucial alinhar a orientação dos filamentos com as direções de carga da peça. Aqui estão algumas dicas práticas:

  • Posicionamento da Peça: Posicione a peça na plataforma de impressão para minimizar os ângulos entre as direções de esforço e os planos de deposição.
  • Configurações do Slicer: Use ferramentas avançadas nos softwares de fatiamento para ajustar a orientação dos filamentos e otimizar as propriedades mecânicas.
  • Testes Práticos: Realize testes em pequena escala para avaliar diferentes orientações e determinar a melhor configuração para o seu projeto.

Conclusão: A Importância da Orientação na Impressão 3D

A orientação da impressão desempenha um papel crucial na determinação da resistência e durabilidade das peças fabricadas em 3D. Ao entender e otimizar a deposição dos filamentos, é possível maximizar as propriedades mecânicas e garantir que suas peças atendam às exigências de desempenho.

Lembre-se: a configuração ideal depende do propósito específico da peça, das condições de uso e das forças envolvidas. Com planejamento adequado e testes contínuos, você pode transformar a impressão 3D em uma ferramenta ainda mais poderosa e eficiente.
